• 泵浦耦合镀膜尾纤135/155-22FA-AR膜-SC陶瓷插芯
  • 所属分类:镀膜尾纤
  • 光纤凸出型镀膜尾纤是指将镀膜光纤一端装配上陶瓷插芯(光纤头凸出陶瓷插芯端面一定距离),另一端保留裸纤的光纤组件。不同于传统的光纤与插芯平头装配方式,光纤凸出型尾纤有效避免同一平面膜层下面光纤、胶水、陶瓷插芯三种基材因热膨胀系数不一致导致的膜层开裂问题,在中高功率激光的耦合传输优势更为明显。

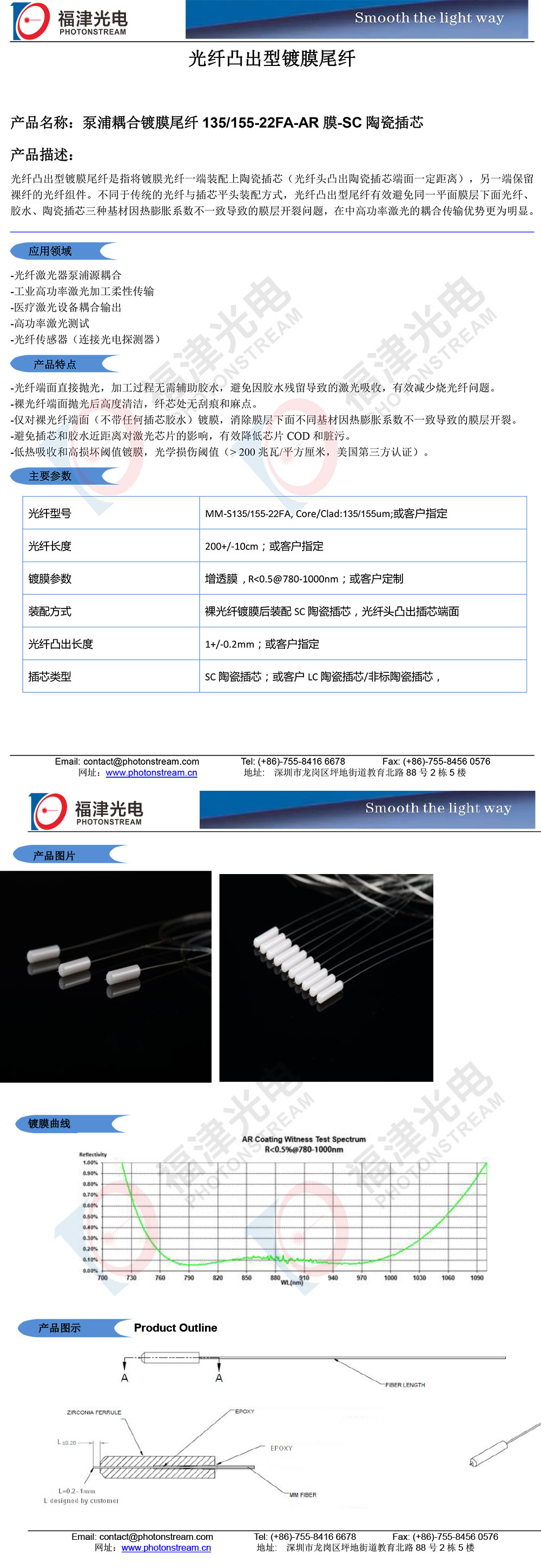

  • 产品参数下载
  •    ◆  应用领域


    -光纤激光器泵浦源耦合

    -工业高功率激光加工柔性传输

    -医疗激光设备耦合输出

    -高功率激光测试

    -光纤传感器(连接光电探测器)


       ◆  产品特点


    -光纤端面直接抛光,加工过程无需辅助胶水,避免因胶水残留导致的激光吸收,有效减少烧光纤问题。

    -裸光纤端面抛光后高度清洁,纤芯处无刮痕和麻点。

    -仅对裸光纤端面(不带任何插芯胶水)镀膜,消除膜层下面不同基材因热膨胀系数不一致导致的膜层开裂。

    -避免插芯和胶水近距离对激光芯片的影响,有效降低芯片COD和脏污。

    -低热吸收和高损坏阈值镀膜,光学损伤阈值(> 200兆瓦/平方厘米,美国第三方认证)。


       ◆  主要参数
    光纤型号MM-S135/155-22FA, Core/Clad:135/155um;或客户指定
    光纤长度200+/-10cm;或客户指定
    镀膜参数增透膜 , R<0.5%@780-1000nm;或客户定制

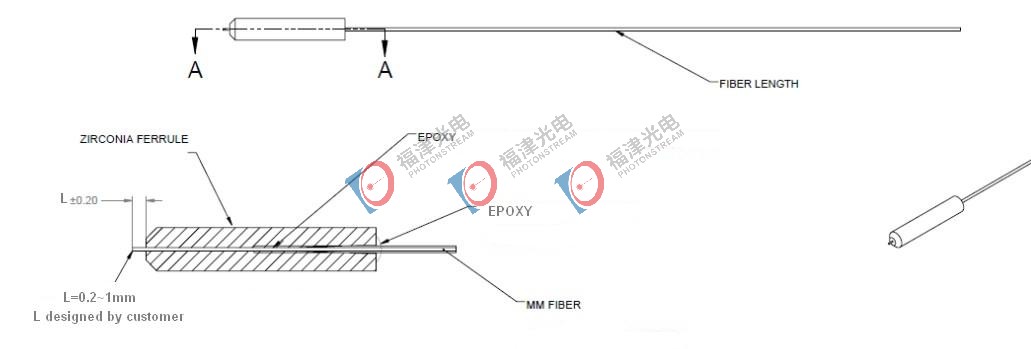

    装配方式裸光纤镀膜后装配SC陶瓷插芯,光纤头凸出插芯端面
    光纤凸出长度1+/-0.2mm;或客户指定
    插芯类型SC陶瓷插芯;或客户LC陶瓷插芯/非标陶瓷插芯

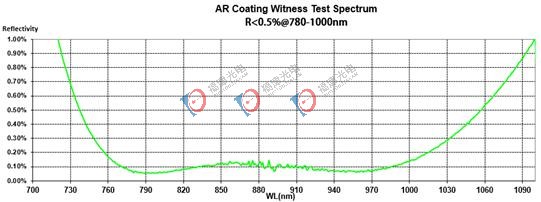

       ◆  镀膜曲线

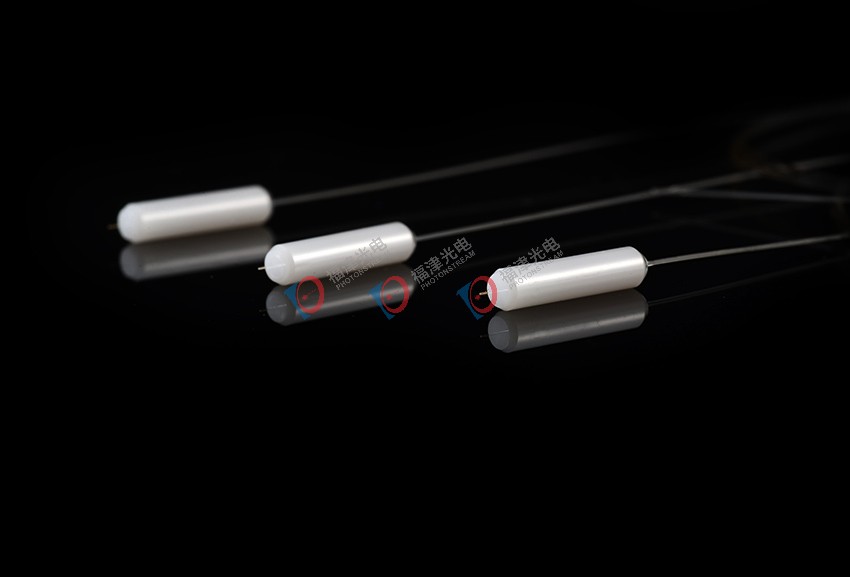

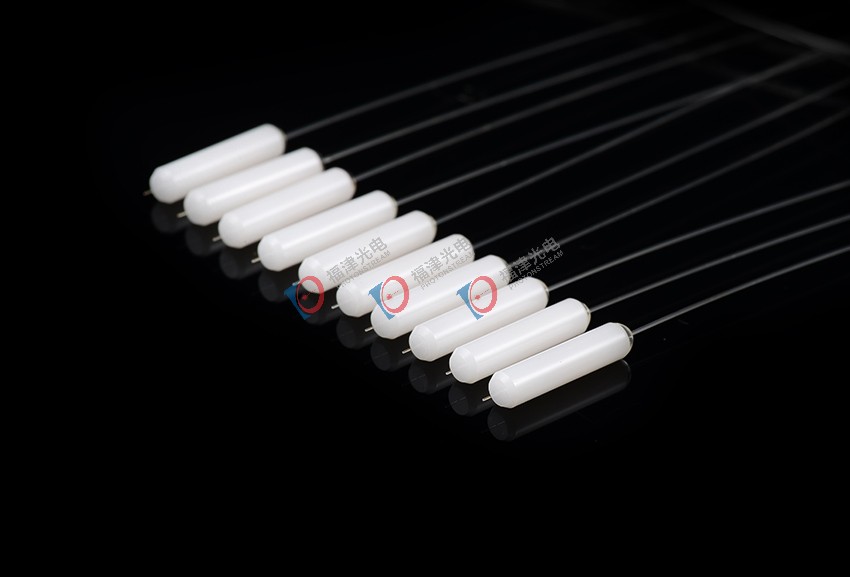

       ◆ 产品图示
