• 多斜面光纤透镜
  • 所属分类:光纤透镜
  • 透镜光纤,是将光纤端面按照多斜面或者圆锥精加工处理,顶部纤芯处平面或者球面处理,以满足特殊的光路、光斑、耦合需求。根据客户的不同需求,福津光电可以制备各种异形端面透镜光纤,根据客户需求增镀光学膜层,属于定制的光学产品。

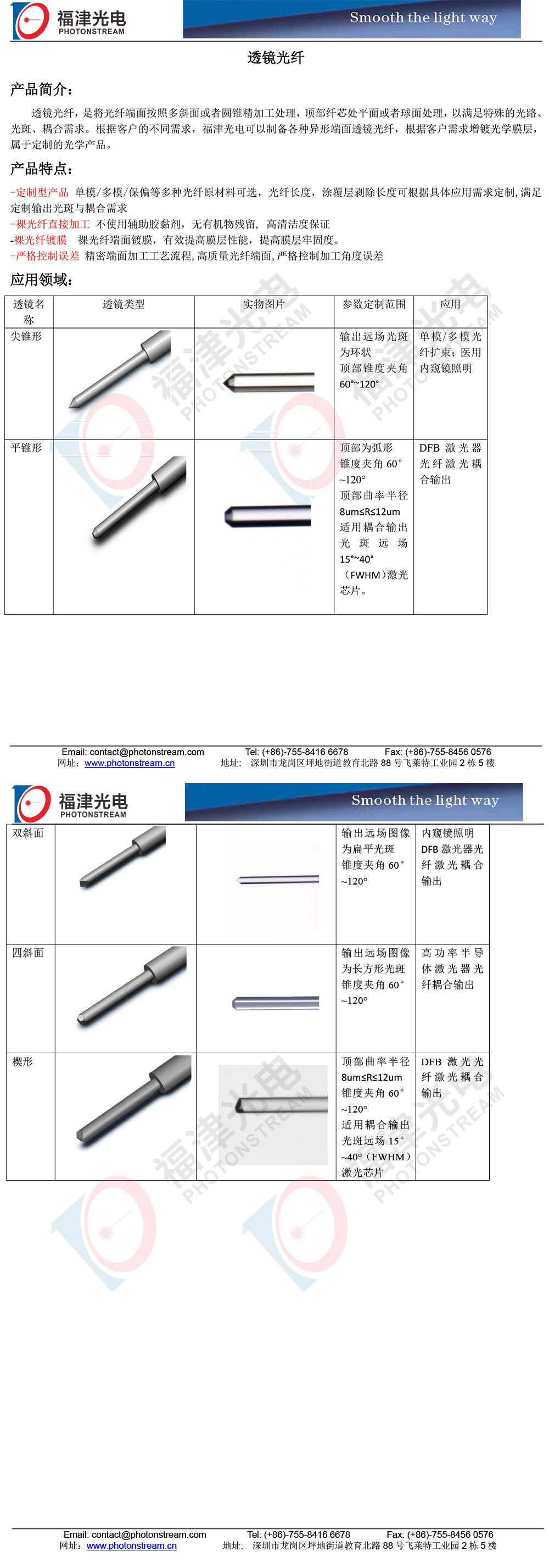

  • 产品参数下载
  •    ◆  产品特点


         -定制型产品  单模/多模/保偏等多种光纤原材料可选,光纤长度,涂覆层剥除长度可根据具体应用需求定制,满足定制输出光斑与耦合需求

         -裸光纤直接加工  不使用辅助胶黏剂,无有机物残留, 高清洁度保证

         -裸光纤镀膜  裸光纤端面镀膜,有效提高膜层性能,提高膜层牢固度

         -严格控制误差  精密端面加工工艺流程,高质量光纤端面,严格控制加工角度误差


       ◆  应用领域
    透镜名称


    透镜类型


    实物图片参数定制范围应用

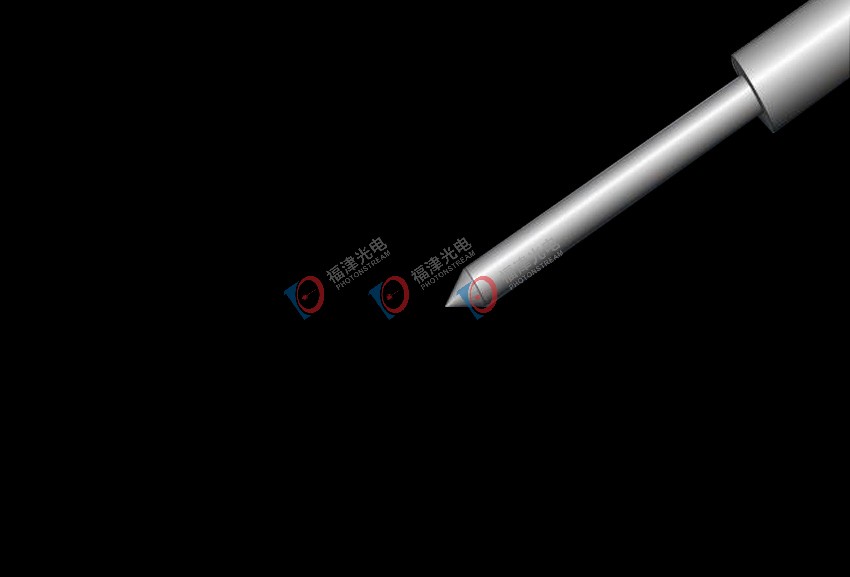

    尖锥形



         ◆  输出远场光斑为环状

         ◆  顶部锥度夹角60°~120°


         ◆  单模/多模光纤扩束;医用内窥镜照明

    平锥形



         ◆  顶部为弧形

         ◆  锥度夹角60°~120°

         ◆  顶部曲率半径8um≤R≤12um

         ◆  适用耦合输出光斑远场15°~40°(FWHM)激光芯片。


         ◆  DFB激光器光纤激光耦合输出
    双斜面



         ◆  输出远场图像为扁平光斑

         ◆  锥度夹角60°~120°


         ◆  内窥镜照明

         ◆  DFB激光器光纤激光耦合输出

    四斜面


    qqq4.jpg     ◆  输出远场图像为长方形光斑

         ◆  锥度夹角60°~120°

         ◆  高功率半导体激光器光纤耦合输出


         ◆  顶部曲率半径8um≤R≤12um

         ◆  锥度夹角60°~120°

         ◆  适用耦合输出光斑远场15°~40°(FWHM)激光芯片

         ◆  DFB激光光纤激光耦合输出
