一、半导体激光芯片发出的光并不“规整”

高功率半导体激光器的出光，不像手电筒那样天然形成一束容易使用的圆形光。激光芯片有一个很薄的有源区，光从端面出来后，在垂直于有源层的方向发散得很快，这个方向通常叫 快轴；沿着有源层宽度方向的发散相对慢一些，叫 慢轴。

快轴和慢轴的发散角、光斑尺寸和光束质量并不相同。若不先处理，光束会在很短距离内迅速变宽，后面的慢轴准直、光束整形、合束和光纤耦合都会变得困难。高功率系统里，光不是只要“有功率”就能用，还要能被收集、整形、耦合并长期稳定传输。

FAC 的全称是 Fast Axis Collimator，快轴准直镜。它通常放在半导体激光芯片出光端附近，先把快轴方向迅速发散的光压住，让光束变得更接近平行。炬光官网把 FAC 描述为高功率半导体激光系统中第一个、也是非常重要的光学元件，原因就在这里。

一句话理解：FAC 做的不是简单放大或缩小光斑，而是把半导体激光芯片最难控制的快轴发散先稳住。

二、FAC 怎样把发散光变成可耦合光

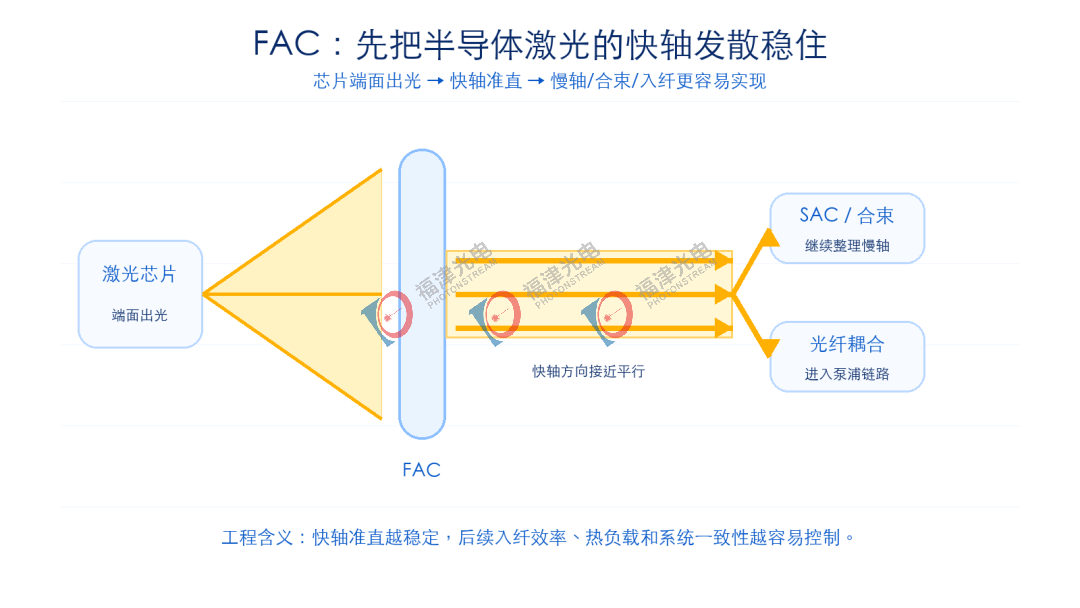

图 1：半导体激光芯片的快轴发散很大，FAC 先完成快轴准直，后续才更容易做慢轴准直、合束和光纤耦合。

FAC 通常是非柱面透镜或非球面柱面透镜。它只重点处理一个方向的光束，也就是快轴方向。由于 FAC 距离激光芯片端面很近，后焦距、有效焦距、数值孔径和装调位置都会直接决定准直效果。

如果 FAC 的焦距不合适，光束不能被正确准直；如果透镜面型误差、表面瑕疵或镀膜吸收偏大，光束质量和系统效率会下降；如果装调位置偏离，后续合束和入纤效率会受影响。高功率场景下，这些微小误差还可能转化为局部热负载、涂层老化和长期可靠性问题。

因此，FAC 虽小，却不是普通被动件。它连接的是芯片端面、光束质量、泵浦耦合效率、热稳定性和系统寿命。一个高功率光纤激光器能否稳定工作，往往取决于这些看起来不起眼的基础光学件是否足够一致、足够低损耗、足够可靠。

三、为什么 FAC 会影响光纤激光器的效率和寿命

在光纤激光器里，半导体激光器常被用作泵浦源。泵浦光要进入增益光纤，才能把能量交给光纤中的增益介质。FAC 的作用，就是在这条链路前端尽早提高可用光束质量，让后续光束整形和光纤耦合有更好的起点。

泵浦耦合效率越高，同样电功率下进入光纤的有效光功率越多，系统热负担越容易控制。反过来，如果快轴准直不好，后续光路需要付出更高损耗和更严苛装调代价，甚至会在局部形成热斑，影响光学膜层、胶水、封装材料和激光器寿命。

这也是高功率激光系统常把 FAC、SAC、合束器、聚焦镜和光纤耦合器放在同一套光路里看待的原因。单个元件指标漂亮不够，整条泵浦链路的效率、均匀性、热稳定性和可靠性才是最终结果。

四、1.5 亿只背后是制造方式的变化

光纤在线报道提到，炬光科技自 2017 年以来，面向光纤激光泵浦应用的 FAC 累计出货突破 1.5 亿只。报道还回顾了其收购德国 LIMO 后，将晶圆级微光学制备、前后道制造协同和自动化检测导入 FAC 产业化的过程。

这里真正值得拆解的是制造逻辑。FAC 从小批量精密器件走向数千万级年需求，靠的不是把透镜做小，而是把微光学设计、晶圆级加工、光学镀膜、切割、装载、检测和供应链稳定性整合起来。工艺越规模化，越不能依赖少数熟练工的经验手感，而要依赖可复制的设备、夹具、检测和数据闭环。

报道中提到的晶圆尺寸扩大、光学镀膜自主化、激光切割、自动化和 AOI 检测，本质上都指向同一件事：把一个精密光学零件变成工业基础件。高功率激光产业越成熟，越需要这种“每一只都足够一致”的底层能力。

五、量产 FAC 要看哪些工程指标

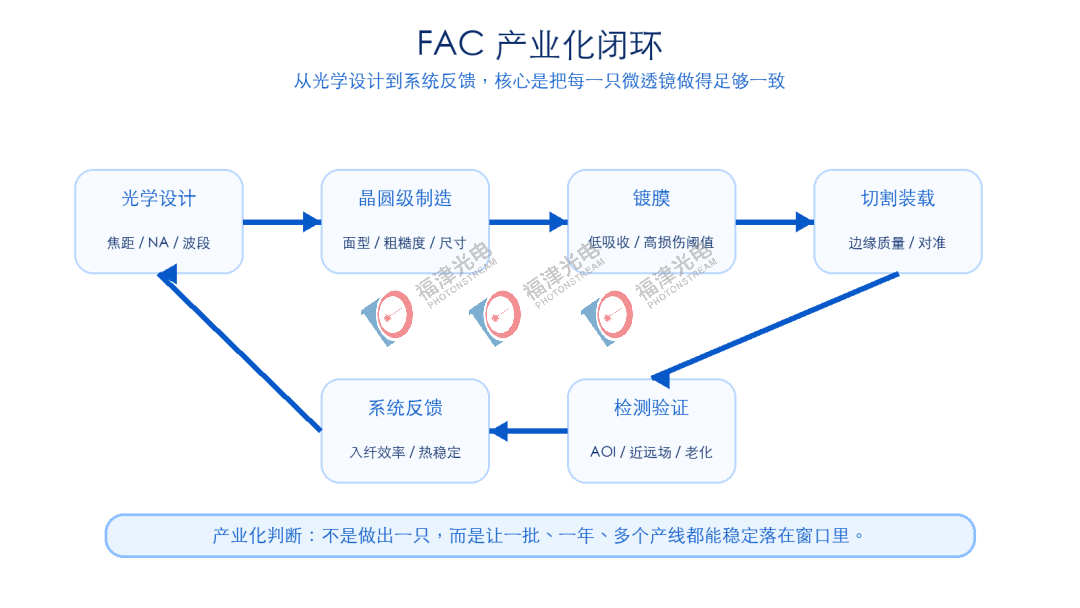

图 2：FAC 产业化不是单一光学设计问题，而是材料、晶圆级制造、镀膜、切割装载、检测和系统反馈的闭环。

第一是光学设计指标。有效焦距、后焦距、数值孔径、透过率、准直效率和工作波段，决定 FAC 是否匹配目标激光芯片。不同波长、不同发光区尺寸和不同封装结构，对 FAC 的设计要求并不相同。

第二是制造一致性。面型精度、表面粗糙度、边缘缺陷、芯片尺寸、切割质量和批次差异，会影响准直效果和装配良率。晶圆级微光学的价值，就在于把许多微透镜在同一制造平台上批量做出来，并尽量压低批次内和批次间波动。

第三是镀膜和可靠性。高功率应用要求抗反射膜具备低吸收、低散射和足够高的损伤阈值。膜层如果吸收偏高，会把光变成热；膜层如果附着力或环境稳定性不足，会在长期工作中出现性能漂移。

第四是检测和装配。FAC 的价值只有装到激光器里才会显现，因此自动化拾取、装载、对准、AOI、透过率测试、远场/近场测试和老化验证都很重要。量产不是把每一步做到极限，而是把每一步放进可控窗口。

六、为什么这类微光学值得持续关注

半导体和光通信行业常把注意力放在芯片、模块和系统上，但很多工程瓶颈会落在微光学件上。FAC、SAC、微透镜阵列、光束整形器、V 槽、光纤耦合器和高损伤阈值镀膜，往往不直接出现在终端产品名称里，却决定光能不能被高效、稳定、低成本地送到该去的位置。

这类器件的共同特点是：原理不难解释，但量产很难。设计要懂光束传播，制造要懂材料和微纳加工，镀膜要懂吸收和可靠性，装配要懂对准和热漂移，测试要能把单件数据和系统表现对应起来。

从 FAC 的产业化可以看到一个更普遍的规律：光子产业的竞争，不只发生在激光芯片或光模块上，也发生在把光束整理好、送进去、传出来的每一个基础环节。越是高功率、高亮度、高集成度的系统，越不能忽视这些微小元件的工程价值。

结语：微光学是高功率激光的底层能力

FAC 的价值，不能只用“一片小透镜”来概括。它站在半导体激光芯片和高功率光纤激光系统之间，负责把快速发散、难以直接利用的光束整理成可耦合、可合束、可长期工作的光路起点。

1.5 亿只出货里程碑说明，微光学件已经从小众精密器件走向工业基础件。真正的门槛不是能不能做出一只 FAC，而是能不能把光学设计、晶圆级制造、镀膜、装配、检测和可靠性持续放进同一套可复制的工程体系里。
