上光所在激光近无应力烧蚀理论及工艺研究中取得新进展

近期,中国科学院上海光学精密机械研究所精密光学制造与检测中心实验室在激光近无应力烧蚀理论及工艺研究中取得新进展。研究首次揭示了激光烧蚀过程中加工形貌及残余热应力的分布行为及演变规律。相关研究成果以“Theoretical and experimental investigations in thermo-mechanical properties of fused silica with pulsed CO2 laser ablation”为题发表在Optics Express上。


伴随着现代光学技术的发展,熔石英光学元件被广泛应用于高功率激光系统中,但随着光学元件表面质量要求的不断提升,目前的子孔径抛光技术不可避免地会引入杂质污染,严重影响了元件在高功率光学系统中的性能。当前,激光加工具有非接触和无抛光辅料的优势,有望成为突破现有加工瓶颈的关键技术,但现有的激光烧蚀和激光抛光技术均会引入残余热应力,严重缩短元件的使用寿命,对激光精密加工提出了巨大的挑战。

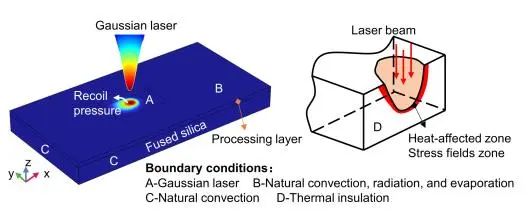

图1 三维多物理场耦合模型示意图。

针对上述问题,研究建立了激光烧蚀的三维多物理场耦合模型,通过光学迟滞和应力双折射对烧蚀后的热应力进行了量化,成功获得了有/无热应力的加工判据。同时,该模型揭示了不同加工参数下应力及形貌的时间/空间分布及其演变规律,得到的模拟结果与实验结果吻合较好,误差小于10%。


本研究有助于深入了解激光烧蚀过程,为实现高表面质量和近无热应力的激光烧蚀奠定了理论基础,对光学元件超精密制造有重要意义。

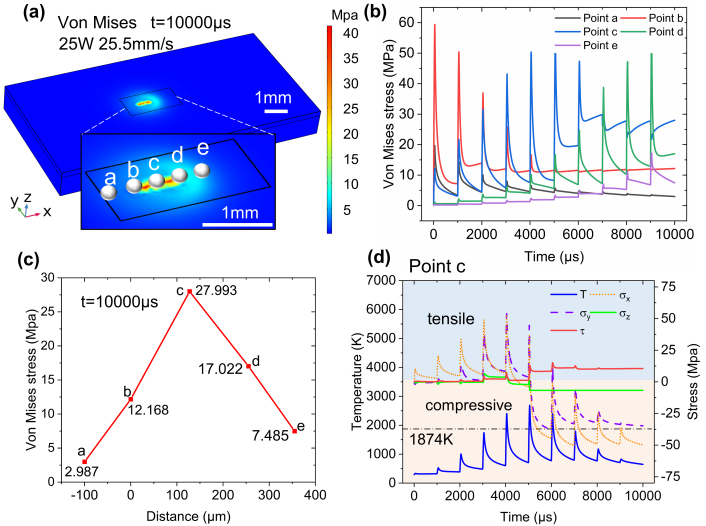

图2激光扫描路径的应力分布。(a)a-e点的Von Mises应力分布示意图;(b)a-e点Von Mises应力的时间分布;(c) a-e点在10000 μs时的Von Mises应力;(d) c点温度及不同应力分布,蓝色区域为拉应力区,橙色区域为压应力区。


免责声明:文章转载自网络,仅供行业学习交流之用,侵删




Copyright © 2012-2023 福津光电 all Rights Reserved.  粤ICP备15090501号-1   站点地图   深圳网站建设
微信客服
微信客服

扫一扫,咨询微信客服

咨询反馈
手机官网

手机官网

返回顶部
