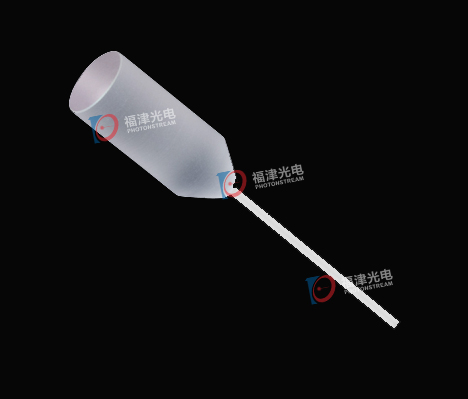

• 光纤激光器QBH的端帽
  • 所属分类:光纤端帽
  • 光纤端帽是指在光纤的端面熔接一小段石英棒或者GRIN光纤。光纤端帽主要有两种类型,一是为了降低大功率激光光纤传输界面光能量密度所设计的熔融石英棒与光纤熔接的端帽。另外一种是基于微型成像需求的GRIN光纤与普通单模光纤熔接的自聚焦透镜端帽。



  • 产品参数下载

  • ◆  产品特点

         -客户制定:光纤和端帽的型号可客户制定

         -精准控制:端帽长度可精准控制

         -稳定可靠:Co2溶接点质量可靠

         -精准熔接:可实现连续多段端帽精准熔接

         -端帽多样化定制:端帽前端可以磨平面或者斜面,端帽前端可镀膜


    ◆  主要参数



    端帽用途

    QBH 连接头 / 光激光耦合 / 微型成像系统

    熔接点数

    少于5个

    端帽材料

    紫外熔融石英棒 / 无心光纤 / 折射率渐变光纤

    端帽尺寸

    客户提供参数

    光纤类型

    SMF-28E/SM-Hi1060/MM-200-220-22NA/客户定制

    光纤总长与剥除长度

    客户定制

    镀膜要求

    R<0.2% @ CW±25nm / 可根据客户定制

    注意:以上参数仅为大致参考,真实订单需要需方提供更加详细的信息


     ◆  端帽光路图



                                        高功率激光专用端帽                                                       微型系统专业的光纤端帽


    ◆  应用领域





    QBH 光纤连接头             高功率激光耦合                 微型光纤成像系统
