做光通信、弱电工程、数据中心运维，或者关注5G、AI算力基建的朋友，一定对MPO这个词不陌生。它是当下高速光网络、大型机房布线的核心配件，更是算力中心升级换代的关键硬件。但很多人只听过名字，却不清楚它到底是什么、有什么用、为什么如今几乎所有高端布线都离不开它。今天这篇纯干货科普，专门讲透光通信行业专属的MPO，零基础也能一次性看懂！

MPO到底是什么？

MPO全称：Multi-fiber Push On，多芯光纤推入式连接器。

这款器件最早由日本NTT通信公司在1980年代开发，是一种能在单个接口中同时连接并传输多根光纤的连接器。它的工作逻辑非常纯粹：依靠高精度MT插芯，实现多根光纤微米级精准对准，只负责光路的物理对接，不参与光电信号转换，结构简单、故障率低、稳定性拉满。

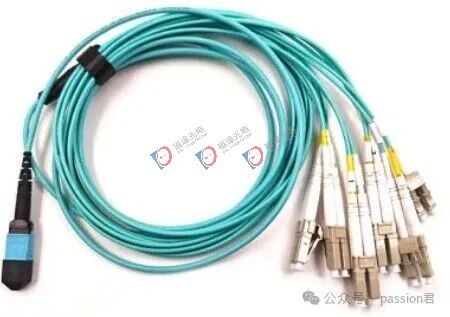

我们可以用最通俗的类比理解：传统的SC、LC光纤接头，就像单孔插座，一个接头只能接1根光纤、传1路信号；而MPO连接器，是光纤布线里的多功能排插，一个接头就能集成8、12、16甚至24芯光纤，实现多路光信号同时传输，布线效率提升10倍以上。目前最常见的规格是12芯和24芯，更高密度的应用场景还支持48芯甚至144芯的设计。

MPO是怎么工作的？

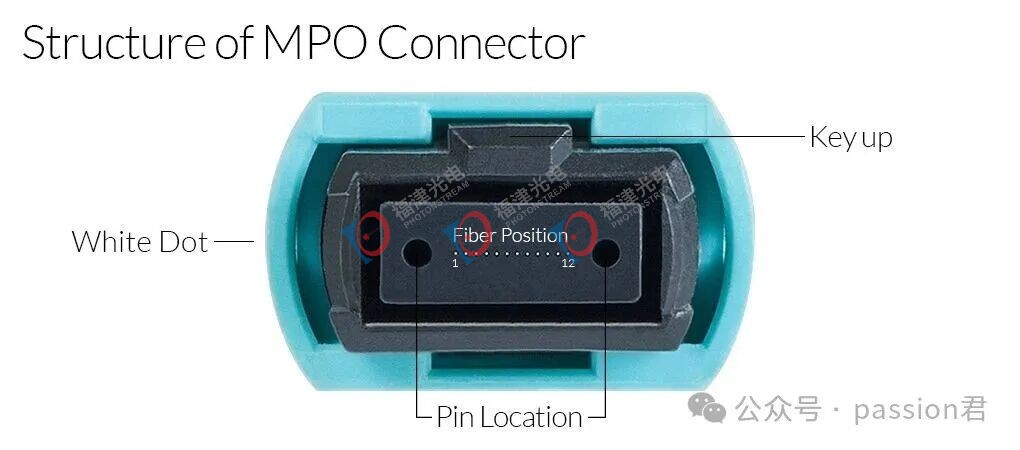

MPO连接器之所以能实现多芯精准传输，靠的是一套精密的物理结构。它的核心是一个高精度的矩形MT插芯（MT即机械式对接传输），插芯端面上整齐排列着多根光纤的孔位。插芯端面有左右两个直径仅0.7mm的导引孔，当两个MPO连接器对接时，一个连接器上的导引针（PIN针）会精准插入另一个的导引孔中。导引针的位置精度需达到1μm级别，才能确保低插入损耗。与此同时，插芯尾部的弹簧会对插芯提供一个推力，使其与适配器紧密锁死。整个过程的精密程度，堪比用钥匙对锁孔，确保每一根光纤都能准确无误地“牵手成功”。

MPO是如何连接起来的？

这时你可能会问：两个MPO连接器直接插在一起就行了吗？答案是——不行，它们需要一个中间件，也就是MPO适配器（也叫法兰盘）。

MPO适配器发挥着三个关键作用：

第一，实现微米级的精准对准。MPO连接器要在小小的接口内同时对齐多根光纤，对精度的要求极高。适配器内部提供了一个精确的“轨道”——当一公一母两个MPO连接器从两端插入适配器时，公头的导引针会精确插入母头的导引孔，确保每一根光纤纤芯都一一对应、准确无误地对准。

第二，提供稳固的物理连接。适配器像一个坚固的底座，将两个连接器牢固地固定在一起，防止因线缆拉扯或轻微震动而松动。同时，它支持即插即用，听到“咔哒”一声就代表连接到位，极大方便了数据中心的部署和维护。

第三，管理光纤的“极性”。在光纤通信中，“极性”指的是光信号正确的发送和接收路径。MPO适配器通过内部结构的设计（分为A类和B类），帮助工程人员在不更换昂贵线缆的情况下，灵活调整和管理整个链路的信号收发顺序。

简单说，MPO连接器是“插头”，MPO适配器是“插座”。没有适配器，两根MPO跳线就无法形成一条完整的光通路。

怎么确定哪根光纤对应哪个输出？

连接好了之后，一个更实际的问题来了：MPO里这么多根光纤，我怎么知道第1芯对应的是对方的第1芯还是第几芯？这就涉及到MPO系统的核心管理机制——极性（Polarity）。

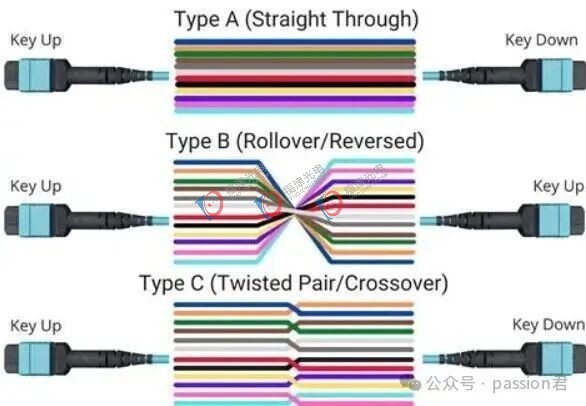

简单说，极性管理要确保一根光纤的发送端（Tx）能准确连接到另一端的接收端（Rx）。目前业界最常用的标准（TIA-568）定义了三种极性方法：

方法A（直通型）：光缆两端纤芯位置一一对应，即第1芯对第1芯，第12芯对第12芯。两端连接器的Key朝向相反。

方法B（交错型）：光缆一端的第1芯对应另一端的最后一芯（如第12芯），第2芯对应第11芯，整个顺序完全反转。两端Key朝向相同。

方法C（成对交错型）：两两一对交叉，即第1芯与第2芯互换，第3芯与第4芯互换，依此类推。两端Key朝向相反。

在实际部署中，一旦选定一种极性方法，从主干光缆到模块盒、跳线，整个链路都必须保持一致。因此，提前规划好整个链路的极性方案至关重要。

实物上怎么找到第一芯？

搞清楚了极性对应关系，下一个实操问题来了：拿在手里的MPO连接器，哪一芯才是第1芯？判断方法其实很简单：

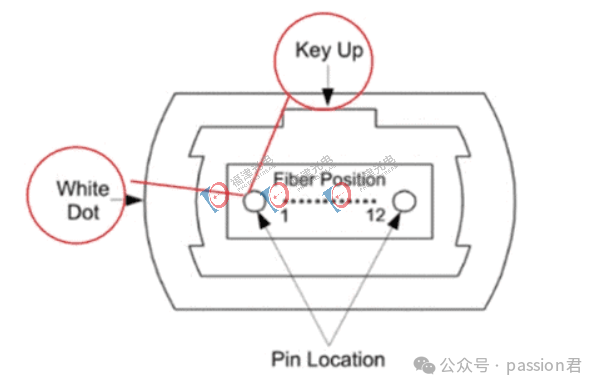

方法一：找白点。MPO连接器的外壳一侧通常会有一个白点，这个白点所在的那一侧，就是第一芯（Position 1）的位置。

方法二：看Key朝向。将连接器的定位键（Key）朝上（Key Up），然后正对插芯端面观察，纤芯编号从左至右依次递增，最左边的那一芯就是第一芯。

需要注意的是，12芯和24芯连接器的定位键位于正中央，而16芯和32芯的定位键是偏置的（shifted key），这能防止与不同芯数的连接器错误插拔。

MPO的“家族成员”

MPO连接器并非“千篇一律”，根据应用场景有多种分类方式：

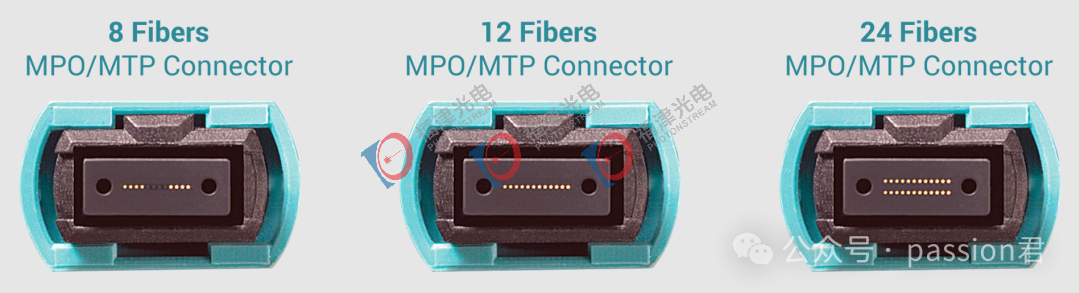

按芯数分：常见的有8芯、12芯、16芯、24芯、32芯等。连接时必须同芯数配对。

按公母分：带两根PIN针的是公头，不带PIN针的是母头。连接时必须一公一母配对。

按极性分：通过连接器主体一侧的“键”（Key）来管理线序定义方向，分为Key Up和Key Down。

按端面分：分为UPC（超物理接触，端面微凸）和APC（斜面物理接触，端面呈8°斜角）。两者不能混接。

MPO与MTP——有什么区别？

许多工程师将MPO和MTP混用，但它们并不完全相同。

• MPO（多光纤推入式）：行业通用标准，由日本NTT通信公司开发，定义了多芯光纤连接器的基本物理接口、尺寸和性能指标（如IEC-61754-7）。任何厂家都可以生产符合这个标准的产品，插入损耗通常在

  0.3–0.7 dB之间，具体取决于质量。




• MTP（机械转移推入式）：是美国US Conec公司的一个注册商标，是其生产的、完全符合MPO标准但性能更优越的MPO连接器品牌，插入损耗更低（典型最低可达0.15 dB）。

为什么MPO如此重要？

MPO连接器的精密对齐系统能确保所有纤维正确结合，插入损失最小。这也是为什么MPO成为40G、100G及更高速度光链路的基础。同时，MPO的核心价值在于解决了光通信领域的两个痛点：空间和效率。在寸土寸金的数据中心，机柜空间极为宝贵。MPO连接器能在与SC连接器相同的尺寸内容纳12甚至24根光纤，大幅节省了布线空间。更重要的是，MPO跳线采用工厂预端接工艺——出厂前已完成连接器与光纤的精准组装和性能测试，到现场无需二次熔接，对准接口推入即可使用。这种即插即用的特性，能将数据中心布线工期缩短50%。

AI时代，MPO迎来爆发

很多人以为MPO是伴随着AI数据中心兴起才出现的新技术。事实上，早在40G以太网时代，MPO就已经开始应用于数据中心了。AI并没有发明新的光通信技术，而是彻底改变了数据中心网络的组织方式。传统数据中心主要是“南北向”流量——用户访问服务器。而AI大模型训练需要数千甚至上万块GPU协同计算，每一次参数更新都需要GPU之间持续交换海量数据，形成了庞大的“东西向”流量。这种变化带来的直接结果是——需要更多光纤。一个AI训练集群动辄形成数千甚至数万条高速光链路。如果仍然采用传统双芯连接方式，机柜空间根本无法满足。MPO通过一个连接器同时连接多芯光纤，大幅提高了端口密度，因此成为AI数据中心高密度布线的核心选择。

目前，MPO已可支持12芯、24芯甚至48芯光纤在同一端口内同时对接。随着400G、800G乃至1.6T光模块的加速部署，对MPO的芯数要求还在不断提高。

总结

MPO是适配高速算力网络的高密度光纤连接方案，是数据中心、5G网络的布线基石，它用更小的空间、更高的效率、更强的扩展性，支撑起海量数据的高速传输。从传统单芯布线到MPO多芯模块化布线，本质是光通信基建的迭代升级。在AI算力持续爆发、网络带宽不断升级的当下，MPO的应用场景只会越来越广，成为光通信行业从业者必须掌握的基础知识点。
