如果你刚入行,或者身边有朋友问你"你是做镀膜的?镀什么膜?手机贴膜那种吗?"——别笑,这个问题几乎每个镀膜从业者都遇到过。
今天我们就从最基础的开始,把光学镀膜这件事彻底讲清楚。
一、光学镀膜的本质:给光学元件"穿衣服"

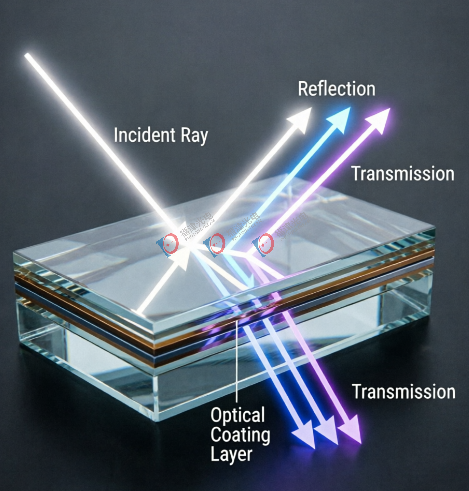

简单来说,光学镀膜就是在玻璃、晶体、塑料等光学基底表面,沉积一层或多层极薄的透明介质膜或金属膜,从而改变光在表面的反射、透射、吸收特性。
打个比方:
未镀膜的玻璃:就像一个人光着膀子站在太阳下,该晒黑晒黑,该反光反光。
镀了膜的玻璃:就像穿了一件"智能外套",可以根据需要决定哪些光让它进来、哪些光挡在外面、哪些光反射回去。
这层膜有多薄?通常在几纳米到几微米之间。一根头发丝的直径大约是50~100微米,而一层光学薄膜的厚度可能只有头发丝的几百分之一甚至几千分之一。
二、为什么要镀膜?不镀不行吗?
要理解镀膜的意义,先看一个基本物理现象:光在不同介质界面会发生反射。
当光从空气射入玻璃时,即使玻璃本身完全透明,在表面也会有大约4%的光被反射掉(以普通光学玻璃n≈1.5为例)。这意味着:

一片未镀膜的玻璃,透光率大约只有96%
如果一个光学系统有10片透镜(20个空气-玻璃界面),透光率会降到约 0.96²⁰ ≈ 44%
超过一半的光被白白浪费在反射上了
这还只是透光率的问题。更麻烦的是,这些反射光会在系统内部来回反射,形成鬼影和眩光,严重降低成像质量。
所以,镀膜不是"锦上添花",而是光学系统不可或缺的一环。
三、镀膜的四大基本类型
根据功能不同,光学薄膜主要分为以下四大类:
1. 增透膜(AR膜)
作用:减少表面反射,提高透光率。
原理:利用薄膜干涉相消的原理,让反射光相互抵消。最常见的就是相机镜头上看到的蓝紫色、绿色或琥珀色的镀膜。
应用:相机镜头、眼镜片、手机摄像头、望远镜、显微镜等。
💡 小知识:为什么有的镜头镀膜是绿色的,有的是蓝紫色的?这和膜系设计的目标波段有关。单层MgF₂增透膜在550nm(人眼最敏感的绿光波段)反射率最低,所以看起来呈现其互补色——紫红色。多层宽带增透膜则可能呈现绿色或琥珀色。
2. 高反射膜(HR膜)
作用:让光几乎全部反射回去,反射率可达99.9%以上。
原理:通过多层高低折射率材料交替堆叠,利用干涉相长增强反射。
应用:激光谐振腔反射镜、天文望远镜反射镜、投影系统等。
3. 分光膜(BS膜)
作用:按一定比例将入射光分成反射光和透射光(如50/50分光)。
应用:干涉仪、分光棱镜、HUD抬头显示、3D传感模组等。
4. 滤光膜
作用:只允许特定波长的光通过,其他波长被阻挡。
细分类型:
长波通/短波通滤光片:截止某一波长,长于或短于该波长的光通过
带通滤光片:只透过某一窄波段的光
截止滤光片(陷波滤光片):阻挡某一波段的光
应用:荧光显微镜、光谱仪、激光防护、生物检测、机器视觉等。
四、镀膜是怎么"镀"上去的?
光学镀膜的工艺方法有很多种,主流工艺包括:
| 工艺 | 原理简述 | 特点 |
|---|---|---|
| 电子束蒸发 | 用电子束轰击膜料使其蒸发,沉积到基底上 | 设备成熟、成本较低,膜层较疏松 |
| 离子束辅助沉积(IAD) | 蒸发过程中用离子束轰击膜层,增加致密性 | 兼顾蒸发效率和膜层质量,应用广泛 |
| 磁控溅射 | 用离子轰击靶材,将靶材原子"溅射"到基底上 | 膜层致密、附着力好,适合大面积镀膜 |
| 离子束溅射(IBS) | 用离子束直接溅射靶材 | 膜层损耗极低,适合高端激光和天文应用 |
| 原子层沉积(ALD) | 通过自限制表面反应逐层沉积 | 厚度控制精度达原子级,但速度慢 |
不同工艺的选择取决于产品需求:消费电子大批量生产多用蒸发或溅射;高端激光光学元件则追求IBS的超低损耗;而AR/VR等新兴领域对膜层性能的要求也在不断提升。
五、光学镀膜的应用场景
光学镀膜几乎渗透到了所有和"光"有关的领域:
消费电子:手机摄像头增透膜、指纹识别滤光片、3D sensing窄带滤光片
智能汽车:激光雷达滤光片、HUD分光膜、车载摄像头AR膜
光通信:DWDM滤光片、隔离器膜、光纤端面增透膜
医疗:内窥镜镀膜、荧光检测滤光片、手术激光反射镜
半导体:光刻机光学系统镀膜、检测设备滤光片
航空航天:卫星遥感光学系统、空间望远镜镀膜
激光工业:高功率激光反射镜、Q开关、输出耦合镜
可以说,凡是有光学元件的地方,就有光学镀膜的需求。
六、镀膜交流圈子
光学镀膜是一个"看似不起眼,实则无处不在"的行业。它不像芯片那样被大众熟知,但却是现代光学系统背后的"隐形功臣"。
